Abnahmeprüfungen

Abnahmeprüfungen sind jetzt für neue Spielplätze, neu errichtete Spielgeräte und sogar für wesentliche Umbauten Pflicht. Auch wer ein Gerät komplett umsetzt, muss es abnehmen lassen. Wer das Gerät baut, darf die Abnahme nicht mehr selbst durchführen. Auch das schreibt nun die DIN EN 1176-7:2020-06 vor. Die Norm nennt es "Inspektion nach Installation".



Beauftragen Sie mich für die Abnahmeprüfung. Eine Prüfung durch den Hersteller und Errichter ist nicht objektiv. Ich bin unabhängig - und Sie erhalten eine zweite Meinung. Entgegen der landläufigen Meinung, dass es "TÜV-Prüfungen" oder "TÜV-Abnahmen" gibt, muss ich zum wiederholten Male widersprechen. In der DIN EN 1176-7 sind die Begriffe definiert.



Wer Trendsportanlagen wie BMX, Bike, Dirt und Pumptrack errichtet, muss eine sicherheitstechnische Abnahmeprüfung gemäß den Sportplatzrichtlinien durchführen.



Es gibt für Spielplatzprüfungen keine Gesetze oder Verordnungen als Grundlagen. Die Betriebssicherheitsverordnung aus dem Arbeitsschutz gilt hier nicht. Es besteht also keine gesetzliche Verpflichtung. Sicherheit ist also nicht einklagbar.



Unsere Rechtsprechung setzt die Maßstäbe für die Sicherheit. In vielen Gerichtsurteilen inkl. oberster Grundsatzurteile wurde der rechtliche Rahmen geschaffen. Die DIN EN 1176 wurde als Maßstab anerkannt. Und in der DIN EN 1176-7 sind die Prüfungen wie Prüfungsarten und Vorschriften für die Durchführung von Prüfungen beschrieben. Wer die Abnahmeprüfung durchführt, muss wirtschaftlich unabhängig vom Errichter sein. Es wird also ein UNABHÄNGIGER Sachkundiger verlangt.



Bauen oder planen Sie neue Spielplätze oder gestalten Sie als Künstler ein neues Objekt, welches als Spielgerät "missbraucht" werden könnte oder als solches gedacht ist, berate ich gerne und führe die Abnahmeprüfung durch.



An einigen Spezialfällen war ich in Schleswig-Holstein beteiligt (u.a. in Lübeck, Maasholm, Heiligenhafen und Lütjenburg). Für evangelische Kindergärten gab es in Breitenfeld und Neumünster eine gute Zusammenarbeit schon während der Planungsphase. Das erspart Überraschungen oder Nacharbeiten durch die Abnahmeprüfung.

Abnahmeprüfungen erfolgten mehrfach für die Stadt Neumünster, für einige GalaBauer und für Kitas von Kirchen.









Maßgebende Regeln sind:

1) Sportplatzpflegerichtlinie des FLL

2) Empfehlungen für Planung, Bau und Unstandhaltung von Skate- und Bikeanlagen des FLL

3) DIN EN 14974 Skateparks

Ablauf einer Abnahmeprüfung

Nach der Errichtung eines neuen Spielgerätes oder nach einem wesentlichen Umbau führe ich eine sicherheitstechnische Abnahmeprüfung durch. Sie erhalten ein Kurzgutachten über den sicherheitstechnischen Zustand. So kommen Sie der Pflicht gemäß DIN EN 1176-7 nach und gehen kein Risiko bis zur nächsten Jahreshauptinspektion ein.



Bevor neu aufgestellte Geräte zur Nutzung freigegeben werden, sind sogenannte Abnahmeprüfungen üblich, seit Mitte 2020 sogar Pflicht. Der Prüfungsumfang ist ähnlich der jährlichen Hauptinspektion. Diese Prüfung wird von den Betreibern oder den Erbauern veranlasst. Die Verantwortung und Haftung soll auf den Spielanlagenprüfer übertragen werden. Das ist aber nur zum Teil möglich. Auf jeden Fall wird das Risiko einer Organisationsverschuldung minimiert.



Diese Abnahmeprüfungen werden meistens kurzfristig terminiert, da die Freigabe des Spielplatzes oder der neuen  Spielgeräte natürlich sofort nach Beendigung der Baumaßnahmen erfolgen soll. Für solche Prüfungen stehe ich grundsätzlich kurzfristig zur Verfügung. Innerhalb einer Woche erfolgt dann die Prüfung. Der schriftliche Bericht folgt umgehend. Meistens kann eine mündliche Freigabe bereits am Prüfungstag ausgesprochen werden.



Sehr sinnvoll ist, Fotos von den Fundamenten und dem Bauuntergrund zu machen, bevor Boden, Sand o.ä. aufgeschüttet wird und alles verdeckt. Diese Fotos verwende ich gern in meinen Berichten. Abgerundet nach Norm oder flach, das ist hier die Frage. Oder Sie scheuen keine Kosten und Mühe und vereinbaren einen Zwischentermin.



Auch verwende ich gern Montageanleitungen der Hersteller bei der Abnahmeprüfung. So wird das ganze Thema rund und ist am Ende sauber dokumentiert. Dadurch können ggf. Fehler des Gerätebauers erkannt werden was dann zu kostenlosen Nacharbeiten oder Regress führen kann. Mein Gutachten kann dann als Beweismittel verwendet werden.



Wenn Sie vorhaben, Geräte selbst zu bauen und zu errichten, können Sie mich gern ansprechen. Häufig werden bei den Fundamenten Fehler gemacht, die zu einem höheren Aufwand nach der Abnahme führen. Klassische Lösung ist dann der Einbau von Fallschutzplatten, welche die Fundamente überdecken müssen.




Nicht jede Wetterlage ist für eine Prüfung geeignet. Bei Frost im Boden und bei schneebedecktem Boden ist eine Prüfung nicht möglich, bei Abnahmeprüfungen im Winter entscheidend.



Raureif, Schnee- und Eisglätte werden von der DIN EN 1176 nicht einkalkuliert.





Typischer Bau eines Spielgeräteherstellers, wo eine Abnahmeprüfung kurz vor Fertigstellung stattgefunden hat (Neumünster).





Abnahmeprüfung für einen kleinen Hersteller, der von Bautzen bis Flensburg seine Holzgeräte aufbaut (Schleswig). Er verwendet gern auch Metall, wenig Kunststoffe. Auch ist er immer für einen künstlerischen Aspekt gut. In Schleswig und Heiligenhafen sind mir seine Objekte bekannt.





Abnahmeprüfung vor Fertigstellung, Fundamente sind noch sichtbar. Sie sind schön gerundet (Lübeck).





Abnahmeprüfung vor Fertigstellung, intensive Beratung war nötig, um vorhandene Mängel elegant zu beseitigen. Hier wäre eine Beratung der Tischlerei vor Baubeginn sinnvoll gewesen. Nachträgliche Kompensationen waren aber möglich (Jesteburg in Niedersachsen).





Bei diesem Projekt erfolgte eine begleitende Beratung des Erbauers (Tischlerei) durch mich. Ziel war, die alte Metallrutsche des alten Holzgestells mitzuverwenden. Die Abnahmeprüfung war dann nur noch Formsache (Breitenberg).

Hier hat ein Kieler Lanschaftsbauer in Hamburg ein Produkt eines namhaften deutschen Spielgeräteherstellers nach seinen Angaben (des Herstellers) aufgestellt. Leider war die Aufprallfläche fehlerhaft, sie war zu klein. Denn es gilt nicht das Maß für Federwippen sondern das ganz allgemeine Sicherheitsmaß um ein Standardgerät herum. Nicht im Bild zu sehen sind die vier Spiralfedern, auf denen das Gerät steht und damit Wellenbewegungen nachgeahmt werden können. Welch tolle Idee. Aufgrund meiner Prüfung wurde vom Hersteller direkt nachgebessert (Hamburg).



Abnahmeprüfung für einen Kieler GalaBauer in einem Hamburger Quartier. Mehrere vorgezogene Felsenbirnen wurden inkl. Bewässerung gepflanzt. Das sorgt in späteren Jahren für Schattenbildung. Rollrasen wurde verlegt.



Hier ging was schief. Auf einem Schulhof in Kiel. Das Kombigerät mit Rutsche wurde zu dicht an den Fußweg gebaut. Platz wäre genug vorhanden gewesen, die Enge war also nicht notwendig. Offensichtlich wurde die zweireihige Steinkante nicht eingplant. Ohne sie wärs ok. gewesen. Nun muss umgebaut werden. Und es wurde.



Bei einer Abnahmeprüfung führe ich keine Ursachenforschung durch. Ich stelle lediglich Mängel, also Abweichungen zu den Normen fest. Oder es wird in anderen Fällen das Risiko beurteilt, wenn es keine konkreten Vorgaben gibt.





Die umgebaute Lösung.

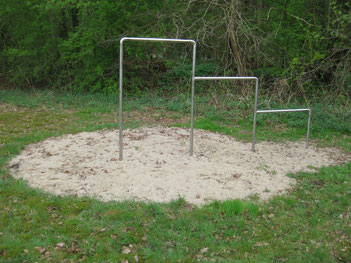

Die Stangenhöhe betrug links über 1,5 m. Also ist Rasenboden unzulässig. Es muss nachgebessert werden: Auskoffern und mit Fallschutzmaterial auffüllen. Für mich unverständlich, dass sowas schiefgeht. Wer SPielgeräte aufbaut, sollte ausreichend Fachkenntnisse haben. Oder er fragt mich gegen einen geringen Obulus.
