Kardangelenke verdreht

Diese Montage führt zu höherem Verschleiß. Es kommt dann auf die Häufigkeit der Nutzung und auf das Gewicht der Kinder an. In Schulen ist die Spielfrequenz am höchsten. Der Verschleiß ist damit in Schulen am höchsten. In U3-Bereichen kann man das vernachlässigen.

Solche Montagen verlangen allerdings besondere Aufmerksamkeit bei den jährlichen Prüfungen.

Das Problem ist, dass das erste Gelenk verkantet und der Innenring (Kunststoff) damit schnell abgerieben wird. Dann schleift Metall auf Metall, was nicht mehr wartungsfrei ist.

Wenn dann noch Rost ins Spiel kommt, kann der Prüfzyklus von einem Jahr zu lang sein.  Es muss also eher ausgetauscht werden.

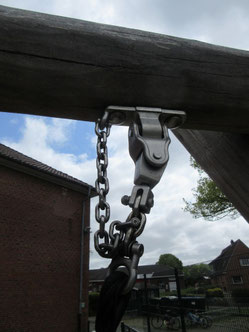

Die Kette links ist die Sicherungskette. Sie darf nicht wie hier unter Spannung stehen, muss locker herabhängen.

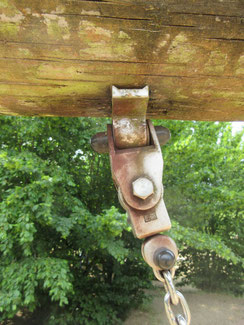

Hier wirds kritisch.

Eine Sicherungskette ist nicht Pflicht. Der Verschleiß schreitet voran.

So ists richtig.

Es verkantet. Für eine einfache Schaukel wäre das Gelenk ok, da die Kette nicht so schräg gezogen wird.

Hier fragt sich zusätzlich, was mit dem Querbalken oben unter der Kuststoffkappe los ist.

So ists (fast) richtig. Spannung der Sicherungskette muss noch gelöst werden. Vielleicht reicht das Drehen des Nestes.

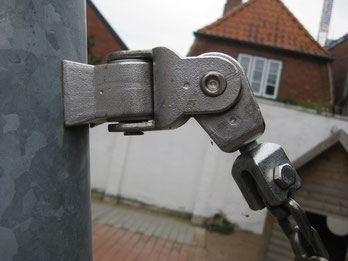

Hier wurde das Kardangelenk verdreht eingebaut.

Es ist selten zu sehen. Hier wurde um 90 Grad verdreht montiert. Die Kunststoffhülsen verschleißen schnell. Und irgendwann reibt Metall auf Metall, was dann nicht mehr wartungsarm und verschleßarm ist. Also Gelenk sofort im Holzstamm drehen. Falls es nicht schon zu spät ist.

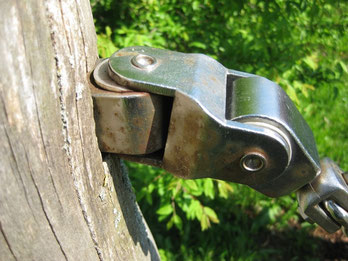

In diesem Beispiel wurde das Kardangelenk falsch eingebaut, falsch bestellt oder falsch geliefert. Sitzt um 90 Grad verdreht.

In der Krippe wird wenig geschaukelt, die Kinder sind leicht und es wird nicht mit vielen Kindern gleichzeitig geschaukel. Dadurch ist der Verschleiß gering.

Der Montagefehler um 90° verdreht ist der Gleiche wie oben. Hier liegt es aber nicht an der MOntage. Der Fehler liegt in der Beschaffung. Das nachträgliche Drehen ist nicht mehr möglich.

Weiteres Beispiel für falsche Montage.

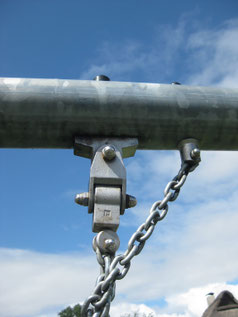

So ists richtig. Hier verkantet nichts.
